Pour Daniel F5SMO, une antenne courte pour le 160 mètres.



Deux VK de plus sur 80 mètres....jour faste !

La station F5SSK portable depuis l'Ariège à Surba (à coté de Tarascon sur Ariège)

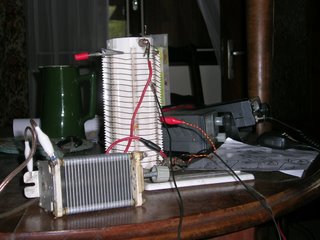

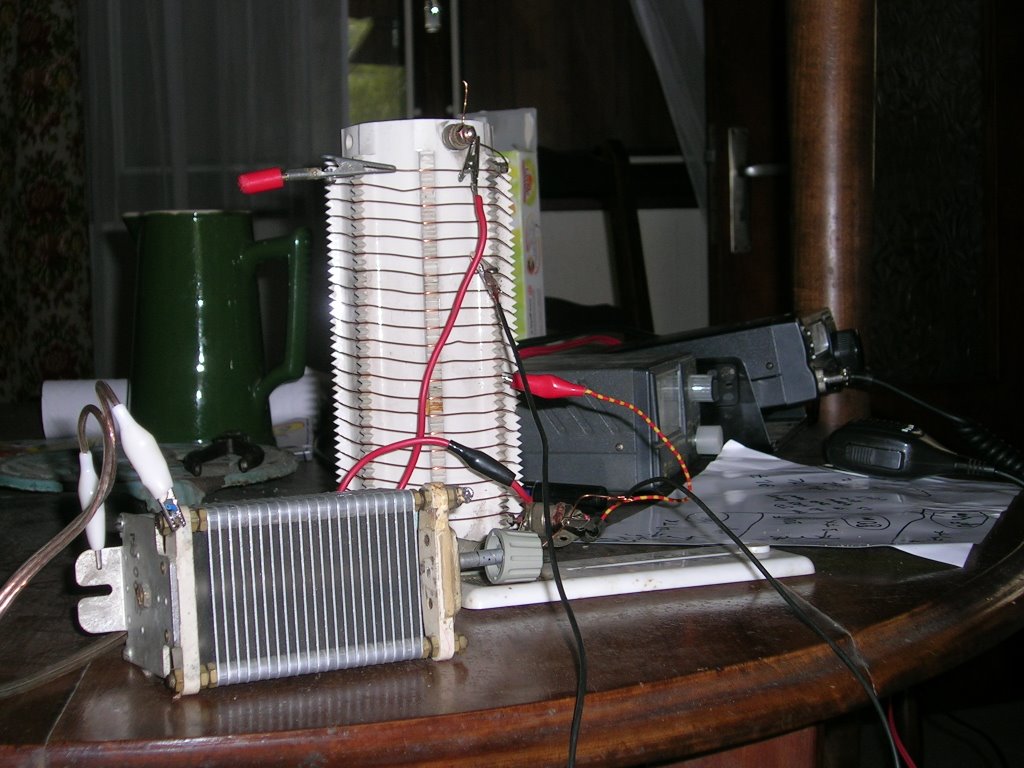

Un coupleur de type F6AEM et un long fil de 25 mètres...

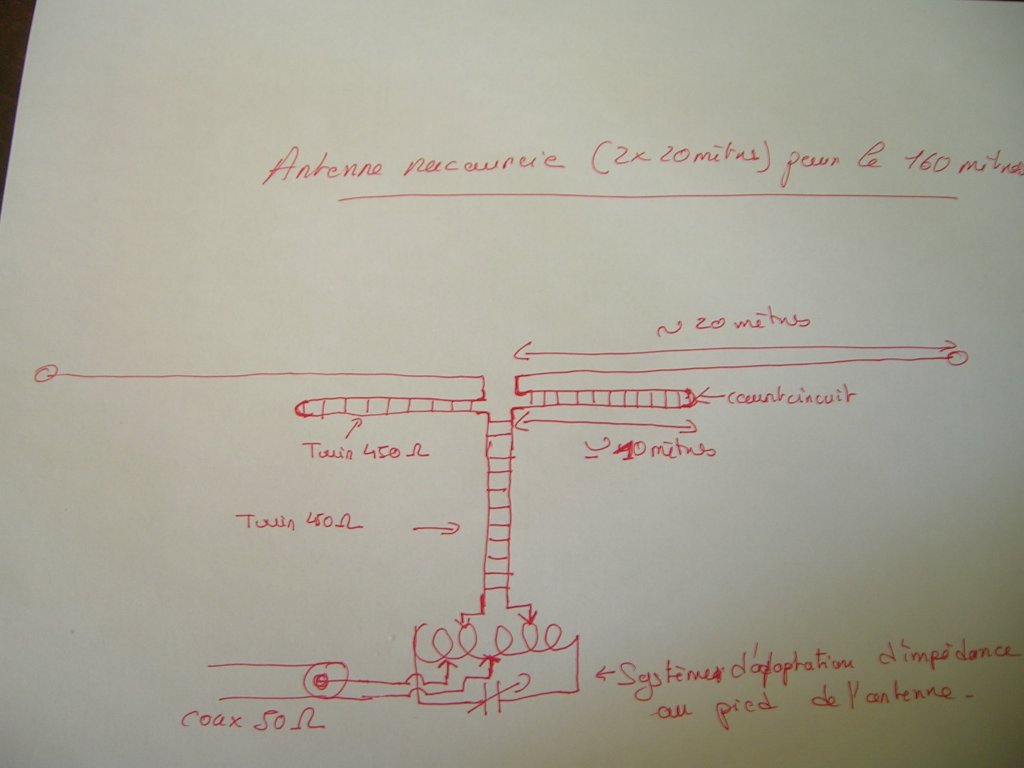

Une antenne raccourcie pour le 80 mètres.

Le
principe est celui de la charge linéaire.

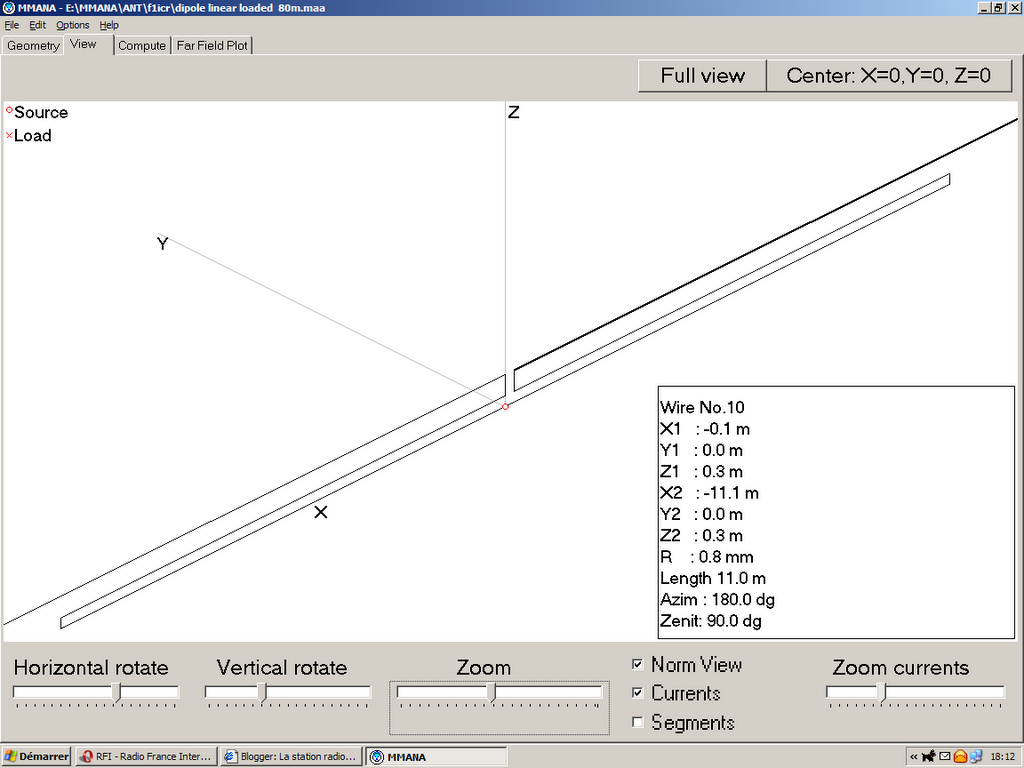

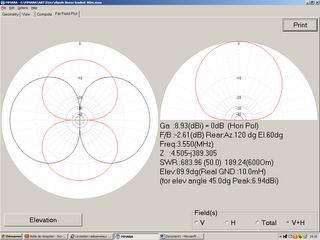

Voici ce que dit MMANA pour une antenne dont l'encombrement est de deux fois 10 mètres sur le 80 mètres.








Cet exemple peut bien sur être transposé pour le 160 mètres.

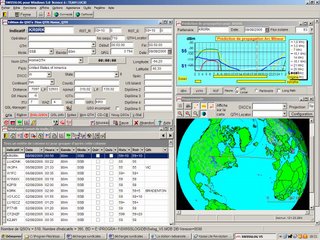

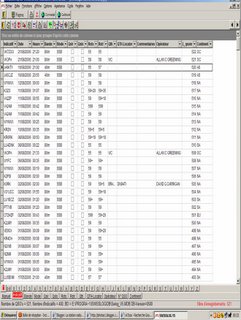

Mon dernier LOG

Ne figurent sur ce log que els contacts DX.

6 Aout 23h33 TU VK3PA sur 3790...

Mon controle était de 55.
Son site décrit entre autre la construction de son antenne pour le 80 mètres.
A voir !

www.vk3pa.com

Les antennes de réception.

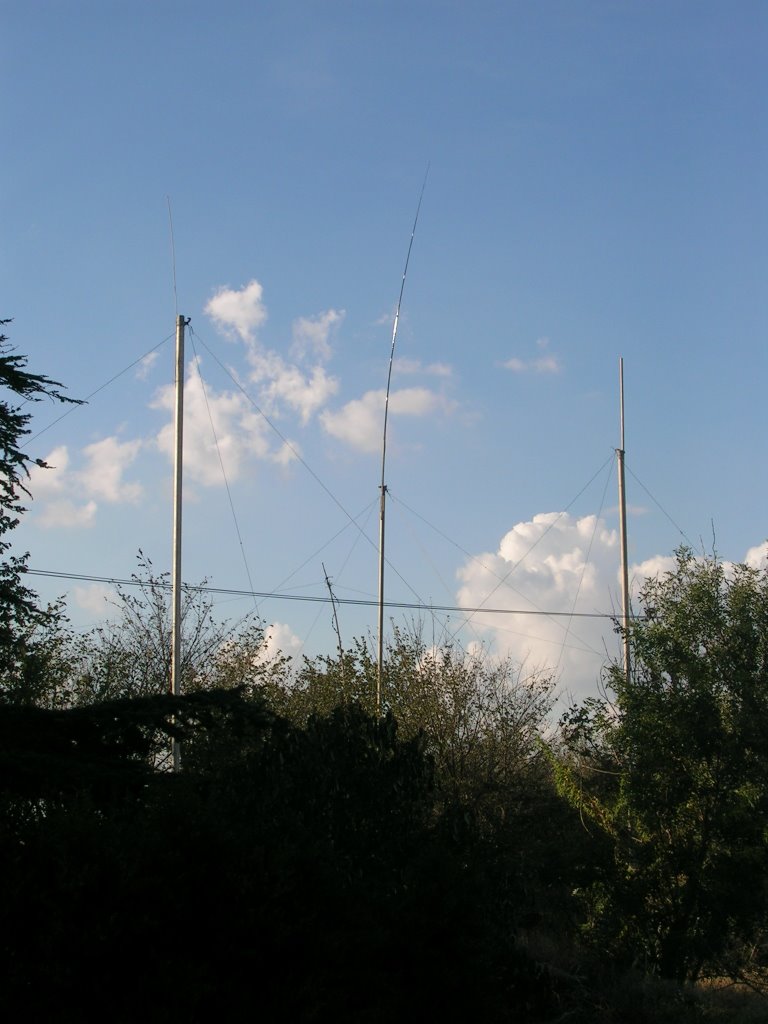

Vue sur les antennes d'émission, les deux verticales en phase pour le 40 mètres et au fond la verticale de 17 mètres pour le 80 mètres.

La boucle magnétique réalisée en coaxial.

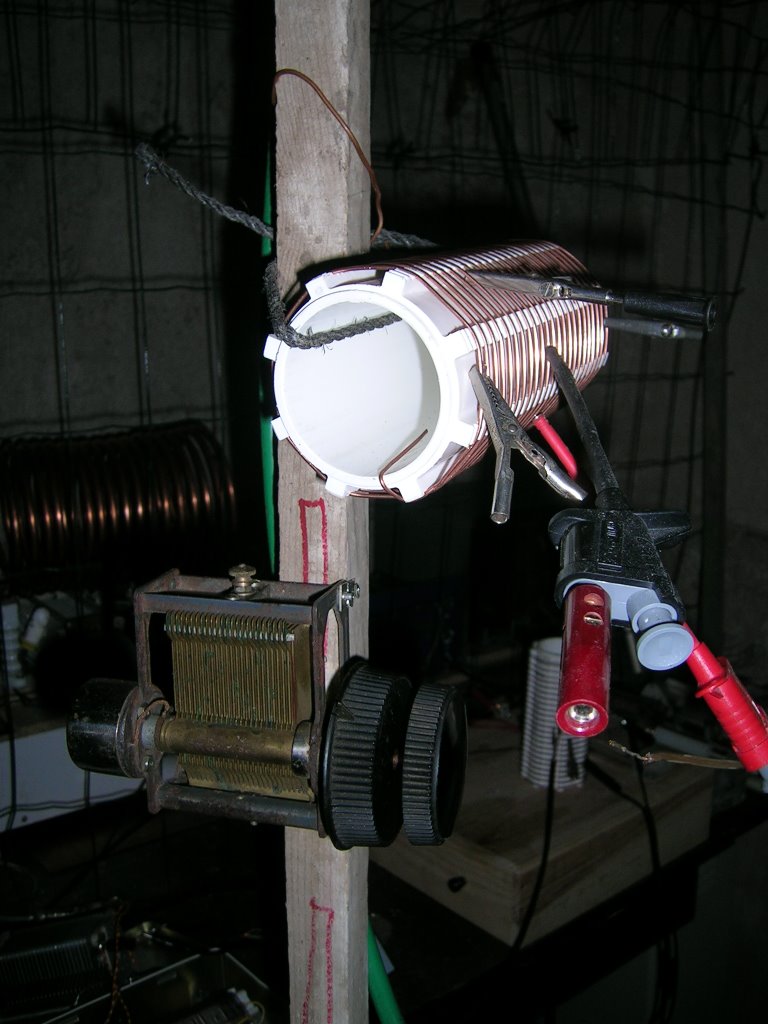

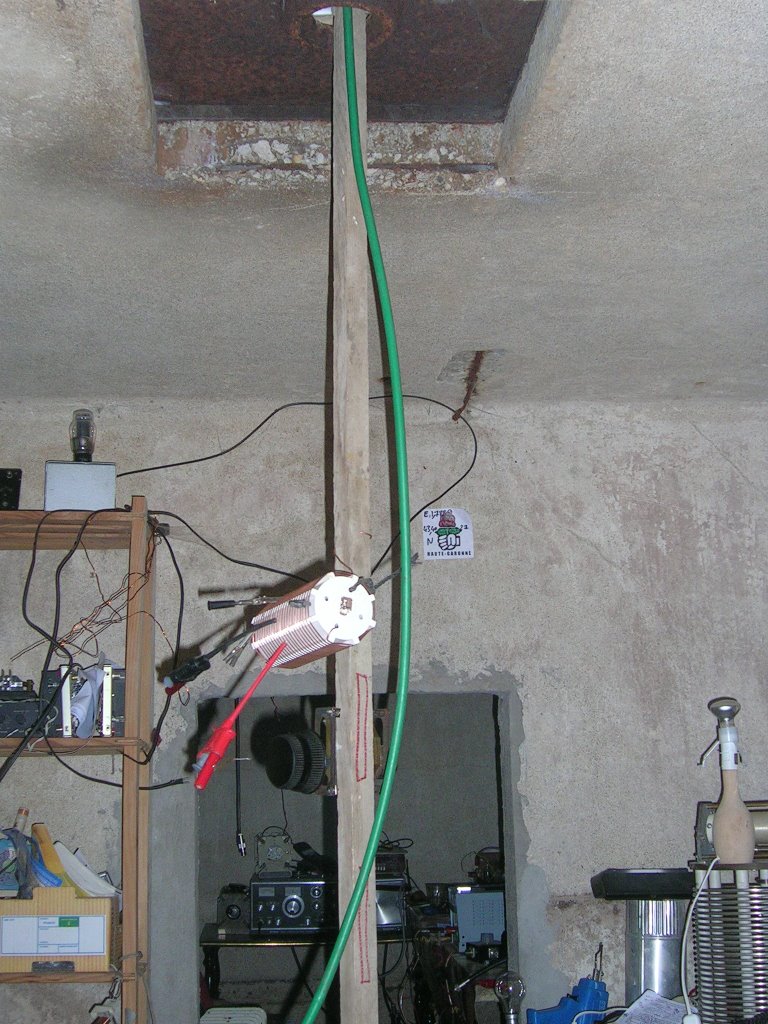

Le système d'adaptation d'impédance de l'antenne cadre. et son système de rotation...Je tourne le cadre depuis l'intérieur, la commande de rotation en bois traverse le toit du local, pas de rotor, une liaison coaxiale très courte.Cette antenne très peu sensible aux statiques me permet des QSO avec les USA dans d'excellentes conditions de réception.Le rapport signal/bruit est exceptionnel !

Premiers essais en DX sur 80 mètres...

Cette nuit à partir de 00h00 TU je soleil se couche à peine sur la côte Est :

3797 Khz K2JMY me donne 59+
3797 Khz W1NWX me donne 59+
3793 Khz N2MM me donne 59+
3793 Khz N2WB me donne 59+ (et me signale sur DX SUMMIT)
3793 Khz KR4DA me donne 55
3793 Khz VE9OX me donne 59+20 dB


Un bon début !
Il ne faut tout de même pas se réjouir trop vite car la côte Est n'est pas si loin (6000 Km environ) . En deux sauts l'onde arrive là-bas.
Ce sera autre chose pour les JA ou les VK.

Suite du carnet de trafic le 02/08/2006 à partir de 00h35 TU :

3798 Khz K2JMY me donne 59+
3798 Khz PT7VB me donne 57
3795 Khz LU1ECZ me donne 59++
3795 Khz VO1JCC me donne 59+10
3795 Khz K0RK me donne 59+5
3795 Khz K2PSI me donne 58

Fin des émissions 02h00 TU

Plus efficace qu'un joli coffret, une cage de Faraday...

La cage de Faraday en grillage est bien sur reliée à une prise de terre prévue à cet effet.

Ce système est très efficace en terme de protection de l'opérateur, et laisse un accés facile à toute intervention sur le montage.

Ce grillage est aussi pour moi ma reférence à potentiel nul auquel je connecte tous mes blindages, en particulier ceux des circuits d'entrée.

Input circuit for the linear.

C'est le circuit d'entrée pour le 40 et le 20 mètres.

Ce circuit s'intercale entre le poste et l'ampli seulement en émission.

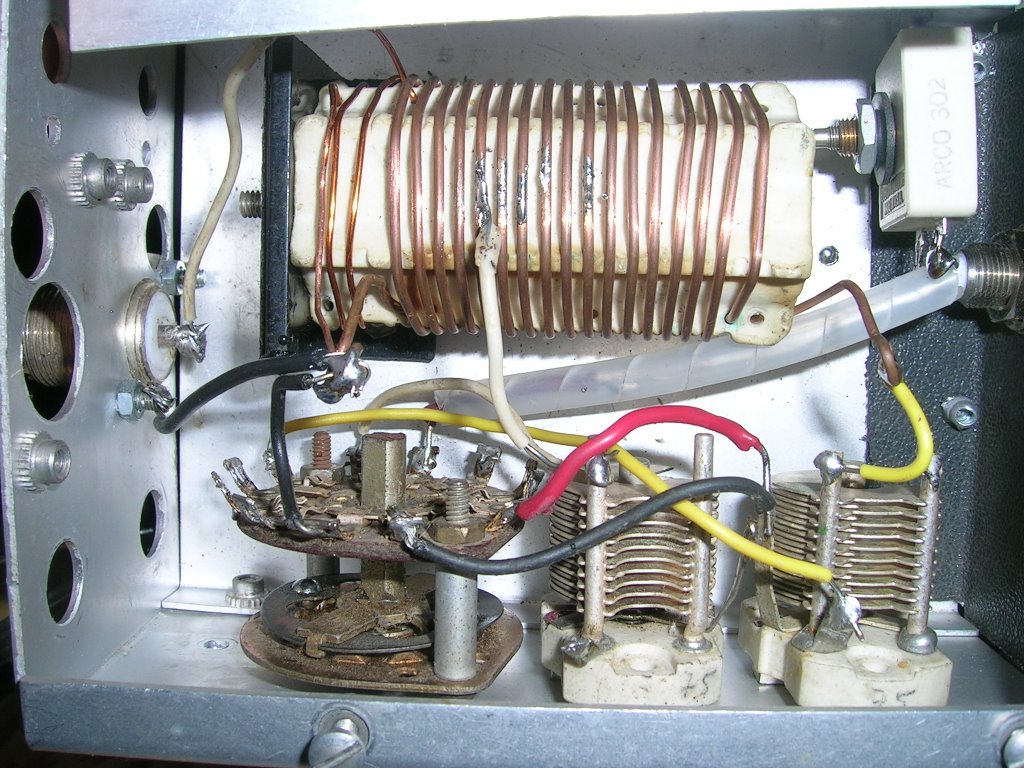

Le cuicuit pour le 160 et le 80 mètres est plus important et est logé dans une boite en fer pour le sucre...
